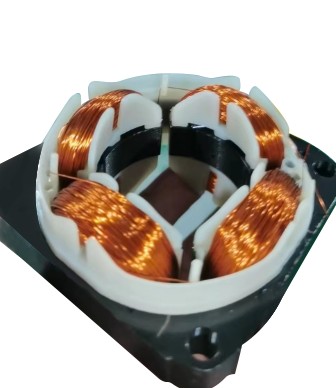

يُستخدم هذا الجهاز على نطاق واسع في لف السواحل للمحركات بدون فرش داخلية، ويُستخدم بشكل أساسي في الأجهزة المنزلية، مضخات السيارات، والمحركات الصناعية. تم تصميمه للمنتجات ذات خصائص سلك رفيع، سلك سميك، عدم تلف السلك، اهتزاز منخفض، وسرعة عالية، مما يلبي متطلبات العملاء لتحسين قوة المنتج وجودته وكفاءته. يعتمد الجهاز على نظام伺服 ذو 9 محاور من Delta (Panasonic)، نظام تحكم قابل للبرمجة، التحكم في شد servo، شاشة لمس مقاس 10 بوصات، ويتضمن وظائف اللف التلقائي لواحد من ستة، قطع الأسلاك وضغطها لإتمام العملية دفعة واحدة.
| جهد الإدخال | AC 380V ±10٪، 50Hz |
| ضغط توريد الهواء | 0.4-0.7 MPa |
| قوة المعدات | 40 كيلوواط |
| وزن المعدات | حوالي 1500 كجم |
| الأبعاد الكلية | 1350 × 1300 × 1750 مم (الطول × العرض × الارتفاع) |

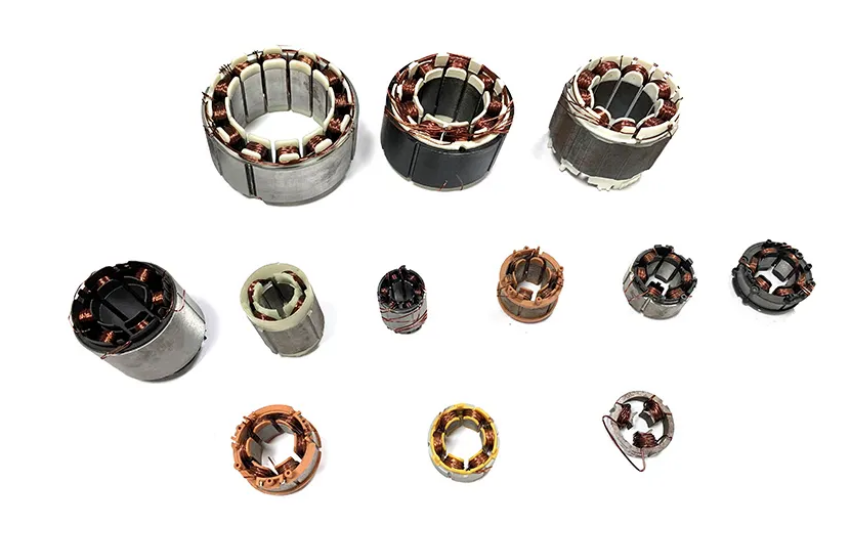

| مجموعة المنتجات | ø20–Ø100 مم، ارتفاع الكتلة: 10–50 مم (قابل للتخصيص) |
| نطاق قطر السلك | ف0.15–ف0.5 مم |
| أقصى حركة | 100 مم |
| طريقة التغذية | دليل |
1. النظام الرئيسي للتحكم يعتمد على وحدة تحكم في الحركة، مما يسمح للمهندسين ببرمجة حرة لطرق اللف المختلفة.
2. تعمل الآلة بمحركات مؤازرة ذات محور عشرة وأسطوانات مساعدة لتحقيق اللف التلقائي.
3. لف محور Z #1: أقصى سرعة 3500 دورة في الدقيقة، سكة توجيه خطية، محرك 7.5 كيلوواط
4. لف محور Z #2: أقصى سرعة 3500 دورة في الدقيقة، سكة توجيه خطية، محرك 7.5 كيلوواط
5. حركة محور X: أقصى سرعة 2000 دورة في الدقيقة، برغي كروي، محرك 0.75 كيلوواط
6. تجويف محور Y: أقصى سرعة 2000 دورة في الدقيقة، برغي كروي، محرك 0.75 كيلوواط
7. محور الفهرسة A/B/C/D: أقصى سرعة 3500 دورة في الدقيقة، عمود ميكانيكي، 5.5 كيلوواط لكل محرك

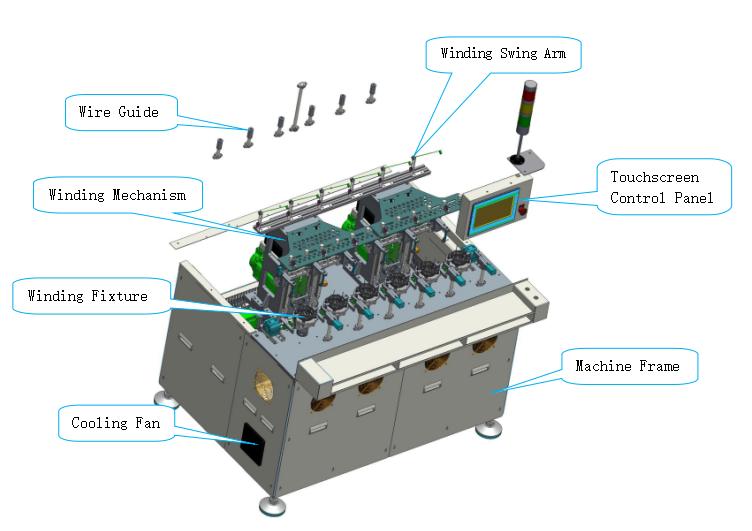

8. البنية: آلة لف ذات إبرة واحدة بست محطات، تحميل/تفريغ يدوي
9. نظام شد اللف: مزود بجهاز شد إلكتروني/محرك مؤازر (حسب قطر السلك)، من Φ0.1 مم إلى Φ0.45 مم
10.قطع تلقائي للأطراد والنهايات السلكية.
11.يدعم لف طبقي دقيق للمحركات ذات السلك الواحد.
12.مزوّد بإنذار صوتي وضوئي لانخفاض ضغط الهواء والأعطال وانقطاع السلك.
14.مزوّد بستائر ضوئية أمان. تتوقف الماكينة عند حدوث أي تدخل ويلزم إعادة التشغيل يدويًا لاستئناف العمل، مما يضمن سلامة المشغل.
