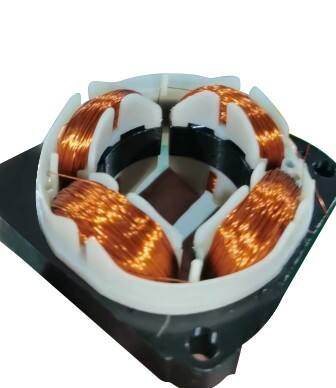

Perangkat ini sangat cocok untuk pengangkatan stator pada motor rotor dalam tanpa sikat, terutama digunakan dalam peralatan rumah tangga, pompa otomotif, dan motor industri. Didesain untuk produk dengan karakteristik kawat halus, kawat tebal, tanpa kerusakan kawat, getaran rendah, dan kecepatan tinggi, memenuhi permintaan pelanggan untuk peningkatan daya, kualitas, dan efisiensi produk. Perangkat ini menggunakan sistem servo 9-akses Delta (Panasonic), sistem kontrol yang dapat diprogram, kontrol tegangan servo, layar sentuh 10 inci, dan mengintegrasikan fungsi pengangkatan otomatis 1-dari-6, pemotongan & penguncian kawat untuk menyelesaikan proses sekaligus.
| Tegangan masukan | AC 380V ±10%, 50Hz |
| Tekanan Pasokan Udara | 0,4-0,7 MPa |
| Daya peralatan | 40 kw |
| Berat Peralatan | Sekitar 1500 kg |
| Dimensi keseluruhan | 1350 × 1300 × 1750 mm (P × L × T) |
| Rentang Produk | ф20–Ф100 mm, Tinggi Tumpukan: 10–50mm (Dapat Disesuaikan) |
| Rentang diameter kawat | ф0.15–Ф0.5 mm |
| Stroke maksimum | 100 mm |
| Metode pemberian pakan | Manual |
1.Sistem kontrol utama menggunakan pengendali gerak, memungkinkan teknisi untuk memprogram secara bebas berbagai metode penggulungan.
2.Mesin beroperasi dengan sepuluh poros motor servo dan silinder bantu untuk mencapai penggulungan otomatis.
3.Penggulungan sumbu Z #1: Kecepatan maksimal 3500 rpm, rel luncur linear, motor 7,5KW
4.Penggulungan sumbu Z #2: Kecepatan maksimal 3500 rpm, rel luncur linear, motor 7,5KW
5.Pergeseran sumbu X: Kecepatan maksimal 2000 rpm, sekrup bola, motor 0,75KW
6.Pergeseran sumbu Y: Kecepatan maksimal 2000 rpm, sekrup bola, motor 0,75KW
7.Indexing sumbu A/B/C/D: Kecepatan maksimal 3500 rpm, poros mekanis, masing-masing motor 5,5KW
8.Struktur: Mesin gulung jarum tunggal enam stasiun, pemuatan/pembongkaran manual
9.Sistem tegangan gulungan: Dilengkapi dengan peregangan elektronik/motor servo (berdasarkan diameter kawat), diameter kawat Φ0,1mm–Φ0,45mm
10.Pemotongan otomatis kabel lead dan ujung kabel.
11.Mendukung lilitan berlapis presisi pada stator kawat tunggal.
12.Dilengkapi alarm suara dan visual untuk tekanan udara rendah, gangguan, dan putusnya kabel.
13.Dilengkapi tirai cahaya keselamatan. Mesin akan berhenti ketika terjadi gangguan dan harus di-restart secara manual untuk melanjutkan, memastikan keselamatan operator.
