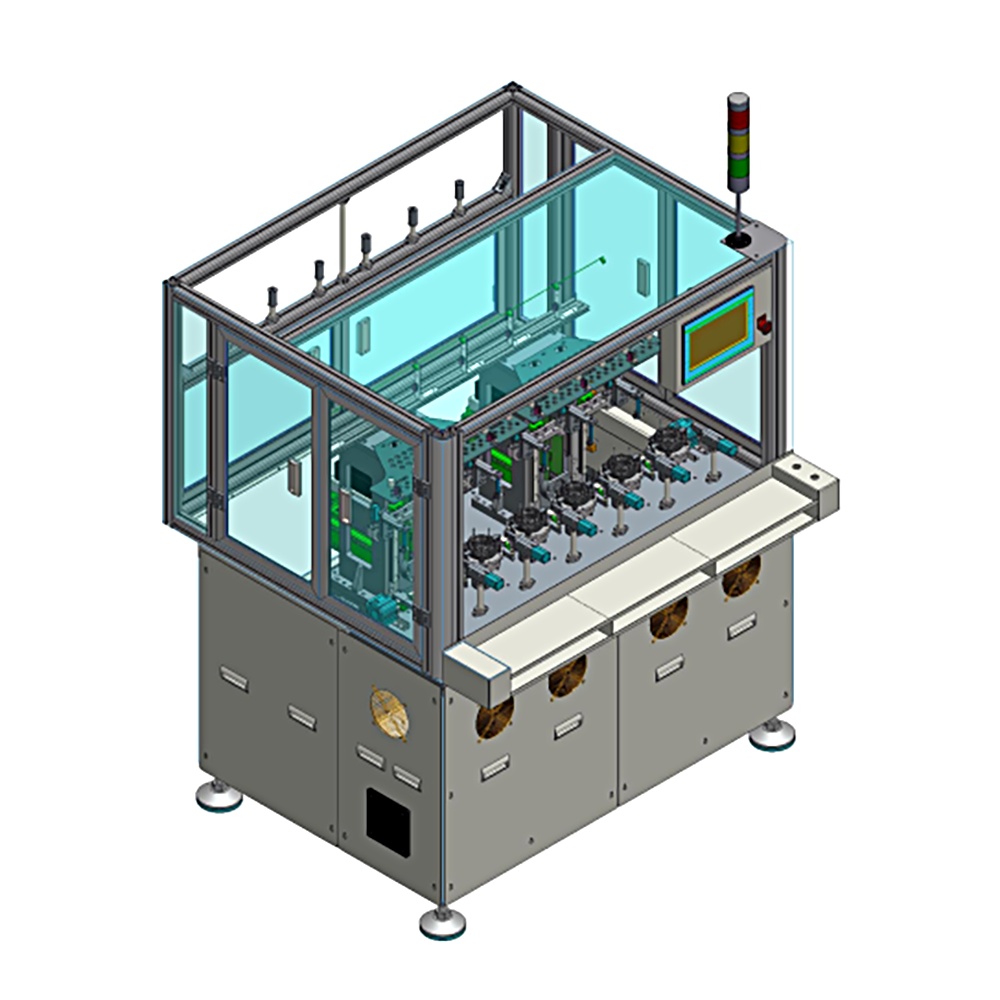

این تجهیزات به طور گسترده برای بادوام دهی استاتور موتورهای روتر داخلی بدون کشکول مناسب است، که اصلًا در وسایل آشپزخانه‌ای، پمپ‌های خودرو و موتورهای صنعتی استفاده می‌شود. برای محصولاتی با ویژگی‌های سیم نازک، سیم ضخیم، عدم آسیب به سیم، ارتعاش کم و سرعت بالا طراحی شده است و نیازهای مشتریان را برای افزایش قدرت، کیفیت و کارایی محصول برآورده می‌کند. این تجهیزات از سیستم سرو 9-محوری دلتا (پاناسونیک)، سیستم کنترل برنامه‌ریزی‌پذیر، کنترل فشار سرو، نمایشگر لمسی 10 اینچی و تلفیق عملکرد بادوام دهی خودکار یک‌برابر شش، برش و فشردن سیم برای تکمیل فرآیند در یک مرحله استفاده می‌کند.
| ولتاژ ورودی | AC 380V ±10٪، 50Hz |
| فشار تأمین هوای فشرده | 0.4-0.7 MPa |
| توان تجهیزات | ۴۰ کیلووات |
| وزن تجهیزات | حدود 1500 کیلوگرم |
| ابعاد کلی | 1350 × 1300 × 1750 میلیمتر (طول × عرض × ارتفاع) |
| دامنه محصولات | ø20–Ø100 میلیمتر، ارتفاع پیچ: 10–50 میلیمتر (سفارشی‌سازی‌پذیر) |
| محدوده قطر سیم | ف 0.15–ف 0.5 میلیمتر |
| حداکثر مسیر سیلندر | 100 mm |
| روش تغذیه | راهنما |

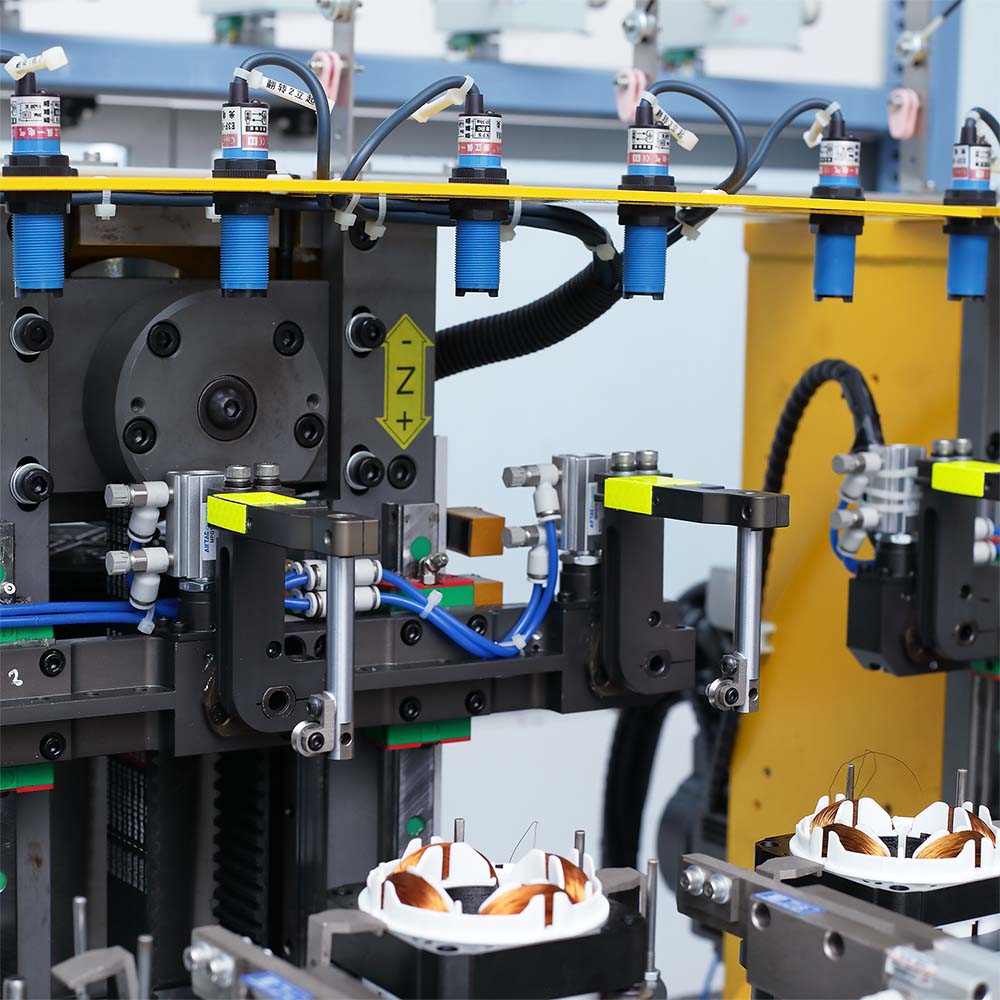

1. سیستم کنترل اصلی از یک کنترل‌کننده حرکت استفاده می‌کند که امکان برنامه‌نویسی آزادانه توسط تکنسین برای روش‌های مختلف پیچش را فراهم می‌کند.
2. دستگاه با استفاده از موتورهای سروو ده محوره و سیلندرهای کمکی برای انجام پیچش خودکار کار می‌کند.
3. پیچش محور Z شماره 1: حداکثر سرعت 3500 دور در دقیقه، ریل راهنمای خطی، موتور 7.5 کیلوواتی
4. پیچش محور Z شماره 2: حداکثر سرعت 3500 دور در دقیقه، ریل راهنمای خطی، موتور 7.5 کیلوواتی
5. حرکت محور X: حداکثر سرعت 2000 دور در دقیقه، پیچ گوی‌ای، موتور 0.75 کیلوواتی
6. حرکت پیمایشی محور Y: حداکثر سرعت 2000 دور در دقیقه، پیچ گوی‌ای، موتور 0.75 کیلوواتی
7. اندیس‌گذاری محورهای A/B/C/D: حداکثر سرعت 3500 دور در دقیقه، مارپیچ مکانیکی، هر کدام موتور 5.5 کیلوواتی
8. ساختار: دستگاه پیچش تک نوکی شش ایستگاهه، بارگذاری/تخلیه دستی
9. سیستم تنش پیچش: مجهز به کشش‌سنج الکترونیکی/موتور سروو (بر اساس قطر سیم)، قطر سیم Φ0.1 میلیمتر تا Φ0.45 میلیمتر
۱۰. برش خودکار سیم‌های رابط و انتهایی.
۱۱. پشتیبانی از پیچش دقیق لایه‌ای استاتورهای تک‌سیمی.
۱۲. مجهز به هشدار صوتی و دیداری در صورت کم بودن فشار هوا، خرابی و پارگی سیم.
۱۳. مجهز به پرده‌های نوری ایمنی. دستگاه در صورت قطع شدن کار متوقف می‌شود و برای ادامه کار مجدد باید به صورت دستی راه‌اندازی شود تا ایمنی اپراتور تضمین شود.
